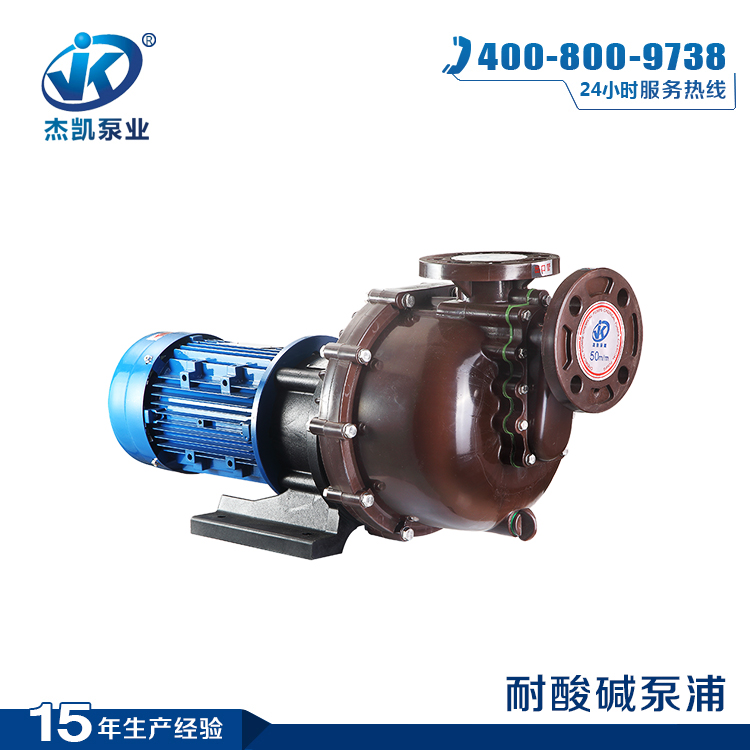

【化工藥液自吸泵】設計原理

   采用大流道抗堵塞水力部件設計，大大提高污物通過能力，能有效地通過泵口徑的5倍纖維物質和直徑為泵口徑約

50%的固體顆粒。設計合理，配套電機合理，效率高，節能效果顯著。機械密封采用雙道串聯密封，材質為硬質耐腐碳

化鎢，具有耐用、耐磨等特點，可以使泵安全連續運行8000小時以上。化工藥液自吸泵結構緊湊，體積小，移動方便，

安裝簡便，無需建泵房，灌入水中即可工作，大大減少工程造價。化工藥液自吸泵油室內設有油水探頭，當水泵側機械

密封損壞后，水進入油室，探頭發生信號，對泵實施保護。可根據用戶需要配備全自動安全保護控制柜，對化工藥液自

吸泵的漏水、漏電、過載及超溫等進行監控，保證泵運行可靠安全。

    雙導軌自動耦合安裝系統，給泵的安裝、維修帶來了極大的方便，人可不必為此而進出污水坑。浮球開關可根據所

需的水位變化，自動控制泵的停啟，無需專人看管。在使用揚程范圍內保證電機運行不過載。根據使用場合電機可采用

水套式外循環冷卻系統，能保證電泵在無水（干式）狀態下安全運行。

【化工藥液自吸泵】注意事項

    化工藥液自吸泵的潤滑很重要，必須要定期添加以及定量添加，潤滑劑的使用不要過多，按推薦的周期進行檢查。

建立運行記錄，包括運行小時數，填料的調整和更換，添加潤滑劑及其他維護措施和時間。對化工藥液自吸泵抽吸和

排放壓力，流量，輸人功率，洗液和軸承的溫度以及振動情況都應該定期測量記錄。確保機械密封有充分沖洗的水流，

水冷軸承禁止使用過量水流。禁止無水運行以及在低流量的運行，而且在運行過程中要監護好，防止有泄漏，如果化工

藥液自吸泵有問題要及時解決，盡量將損失降到低。化工藥液自吸泵在運轉前，應用0~500兆歐表檢查電機相間及相對

地絕緣電阻低値應于2MΩ;電源裝置應安全、可靠、正常。電源電壓、頻率應符合規定(電壓為380V±5%頻率50Hz±1%)

,且電壓的瞬時超差不應超過10%。如果電源離水泵使用的距萬較遠時，電纜的截面積應加粗，接頭應盡可能少些，否

則會使電壓下降太多，且應在電纜接頭處作密封防水處理，以防漏電。在四芯電纜中，帶有符號"┴"者為接地線(一般

為綠黃雙色線或黑色線)為了保證安全使用， 必須牢固接地，并比其它線長出50mm;條件許可時，電器保護裝置可包括

：接地保護器，地面漏電斷流器等，但是，在任何情況下，都必須裝有和電泵額定電流値相符的慢熔保險熔斷絲。

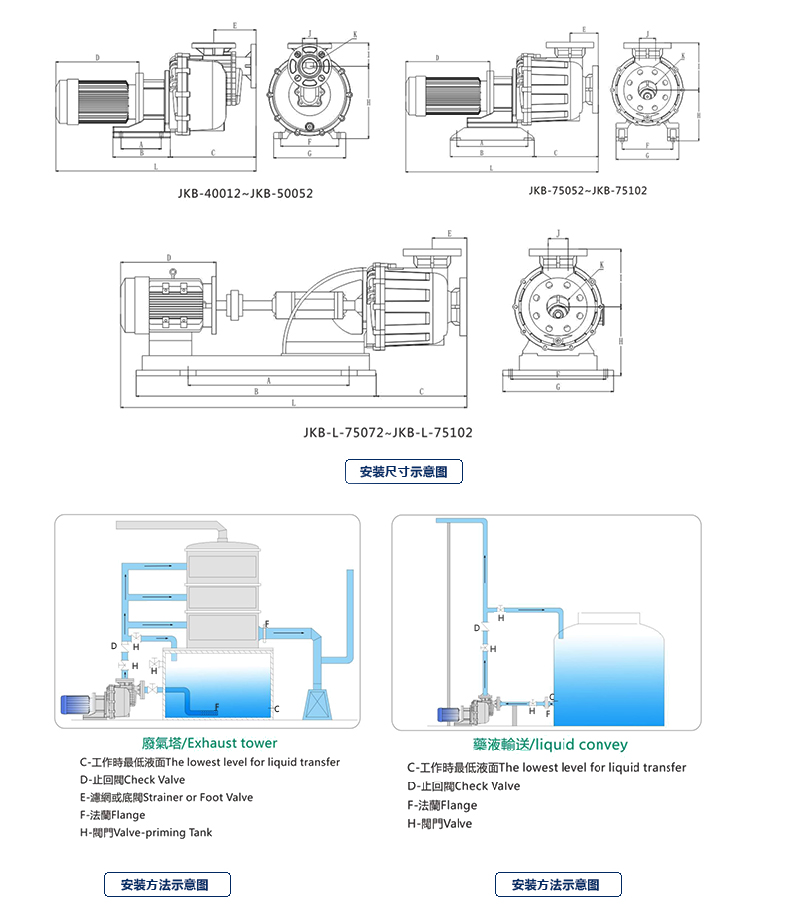

【化工藥液自吸泵】安裝示意圖
