【JKB臥式離心泵】出口止回閥的作用

JKB臥式離心泵出口的止回閥的作用就是防止出口管路中的液體倒流形成水錘造成泵內葉輪損傷。止回閥的安裝與泵的多

少無關,止回閥主要為了在JKB臥式離心泵停止運行后，防止液體回流，使泵倒轉,從而造成損壞泵的事故。

【JKB臥式離心泵】出口止回閥的安裝
1、 旋啟式止回閥一般安裝在水平管道上：對于口徑DN<80mm的止回閥，也可安裝在垂直或向上傾斜的管道上。

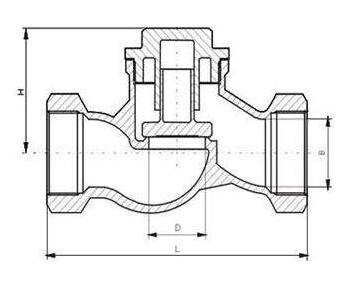

2、直通式升降式止回閥應安裝在水平管道上;立式升降式止回閥必須安裝在垂直管道上，介質為自下而上流動。
3、由于止回閥容易損壞，因此，應靠近JKB臥式離心泵出口安裝止回閥，在止回閥上部設有切斷閥(一般用球閥或閘閥)，方便檢修。
4、為便于止回閥拆卸前泄壓，對于止回閥本身不帶放凈閥的，應在止回閥與切斷閥之間加裝泄壓用放凈閥。

防止水力沖擊對止回閥密封面損壞的保護措施
止回閥的設置，起到了防止物料倒流，避免泵葉輪遭受液擊的作用。但就止回閥本身而言，設置不當，會造成水擊所產生

的閥瓣對閥座的突然撞擊，損及止回閥密封面。因此，應采取以幾點保護措施。
1、對于泵出口設置>80mm的旋啟式止回閥，應采用水平安裝方式，以減弱閥瓣回座及產生的撞擊。
2.對JKB臥式離心泵排出管路起點和終點壓力較高管路，不允許設置旁路的，可采取以下措施：設置安全閥以代替旁路閥。

其作用與旁路閥相似。它設置在止回閥出口附近，當水擊使壓力升高時，可將一部分水放出以防止壓力繼續增高造成的損害。

【JKB臥式離心泵】止回閥的選型

1.為了防止介質逆流，在設備、裝置和管道上都應安裝止回閥。
2.一般在公稱通經50mm的水平管道上都應選用立式升降止回閥。
3.直通式升降止回閥在水平管道和垂直管道上都可安裝。
4.旋啟式止回閥的安裝位置不受限制，它可裝在水平、垂直或傾斜的管線 上，如裝在垂直管道上，介質流向要由下而上。
5.JKB臥式離心泵適用場合是低壓大口徑，而且安裝場合受到限制。
6.球形止回閥適用于中低壓管路，可以制成大口徑。

-THE END -
